Acende-se um led vermelho na minha motherboard

Se o teu equipamento não mostrar imagem e as conexões à placa gráfica estiverem feitas corretamente, é possível que algum componente não esteja a funcionar como deveria.

Os fabricantes de motherboards criaram uma série de avisos ao iniciar o teu equipamento, para te ajudar a diagnosticar erros no sistema.

Dependendo do tipo de motherboard, tens várias opções:

  • Motherboards com “Speaker”, existe um código de apitos curtos ou longos que determina o erro exato. Deves ter em conta que não é universal, e que cada fabricante estabelece códigos específicos para erros concretos. Recomendamos consultar o manual da tua motherboard para diagnosticar o erro exato, com base na ordem e quantidade de apitos.

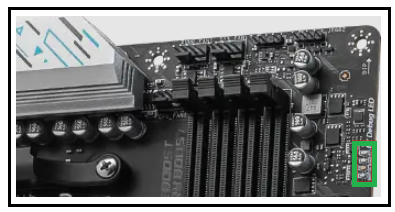

  • Motherboard com LEDs de deteção de erros (EZ Debug LED), normalmente localizados na parte superior direita da motherboard. Geralmente, acendem-se e mantêm-se vermelhos para indicar o erro detetado no POST de arranque.
    Existem outras variações, onde a cor do LED determina o componente, sendo vermelho para a CPU, laranja para DRAM, branco para GPU/Gráfica e verde para o BOOT.

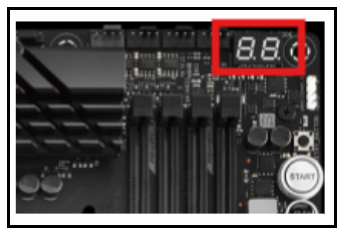

  • Motherboards com indicador numérico LED que indica o erro exato que está a ser detetado. Podes aprofundar o diagnóstico do erro do componente.

    * Será necessário consultar o manual da motherboard para determinar o significado numérico.
    Uma vez diagnosticado o erro, e sempre com certos conhecimentos técnicos, podes realizar as seguintes verificações:
    — Erro DRAM: um módulo de memória mal colocado (que possa ter-se movido ligeiramente) ou danificado, impedirá que o equipamento transmita imagem, mas arranque sem emitir apitos de alerta ou reinicie continuamente.
    Certifica-te que o módulo instalado seja compatível e esteja corretamente colocado.

    Pode ser que, se houver algum pino dobrado no processador, isso provoque o aviso do LED DRAM.

    — Erro VGA LED: o equipamento está a detetar um erro na saída de imagem, normalmente associado à placa gráfica. Por isso, em primeiro lugar, deves garantir que o equipamento tenha uma placa gráfica dedicada. Se não for o caso, deves verificar se o processador tem um chip gráfico integrado:
    1. A série F/KF da INTEL não tem iGPU (Chip gráfico integrado).
    2. Nos processadores AMD (exceto a geração Ryzen 7XXX) apenas têm iGPU os que terminam em G (Ex.: Ryzen 5 5600G).
    Recomendo que vejas este post para colocar o cabo HDMI/DisplayPort na gráfica, em vez de na placa, nestes casos:
    O meu computador liga, mas não mostra imagem.


    Depois de verificares que tens uma placa gráfica dedicada, pode acontecer que ela esteja ligeiramente solta do seu contacto elétrico, devido ao peso. Normalmente, basta ajustá-la à motherboard com firmeza, mas sem força excessiva.

    Por fim, deves verificar se os cabos de alimentação PCIe 6/8 pinos estão corretamente colocados e bem firmes.
    — Erro CPU LED: O equipamento está a detetar que não reconhece o processador. Se a placa base foi fabricada antes da chegada do processador, pode ser necessário atualizar a BIOS. Para atualizares, precisas de um processador que tenha suporte inicial com a placa ou que tenha um botão Flash BIOS:

    Flash BIOS picture.png

    Se tiveres este botão na motherboard ou um processador de geração anterior que seja reconhecido pela placa, podemos ajudar-te remotamente a atualizar a BIOS e assim dar pleno suporte ao novo processador com este serviço:


    Outra possibilidade é que o processador possa estar desencaixado, com algum pino danificado, ou com excesso de pasta térmica em contacto com os pinos.


    Por fim, deves verificar se os cabos de alimentação da CPU (4/8 pinos) estão bem colocados.
    — Erro Boot LED: Este é o erro mais específico de todos. Indica que o disco de arranque não está a ser reconhecido ou não está a funcionar como deveria.
    Se o equipamento não mostrar imagem, é muito provável que o erro seja causado por um mau funcionamento/instalação. Recomendamos reinstalar e verificar as conexões.
